1Opis urządzenia
Zero Dynamic®s Miękkie łożysko, szybki wrot mechaniczny, elektryczna maszyna równoważąca wrotjest stosowany głównie do pomiaru dynamicznej równowagi węgla mechanicznego, węgla elektrycznego, silnika węgla, silnika serwo, wirnika silnika EV i innych szybkich obrabianych elementów obrabialnych.
Zero Dynamic®s Miękkie łożysko, szybki wrot mechaniczny, elektryczna maszyna równoważąca wrotjest zgodny ze standardami dynamicznej równowagi dla wirników magnetycznych i niemagnetycznych w zakresie od 10 do 30 kg, maksymalnej średnicy 1200 mm, rozpiętości wirnika 220-1260.Sprzęt przyjmuje miękkie podstawy wspierające i wysokoprecyzyjne czujniki przyspieszenia, co umożliwia wysoką dokładność pomiarów i dobrą powtarzalność. The excellent hardware configuration with customized high-precision data acquisition card and Zero Dynamic's self-developed dynamic balancing software enables the equipment accuracy to meet the highest ISO1940 standard G0.4Oprócz zwykłych funkcji pomiarowych dynamicznego bilansingusprzęt posiada również rozszerzone funkcje, takie jak analiza widma, wibrometr, kalkulator ISO1940.
2Parametry techniczne:
| Numer seryjny. |
Szczegóły pozycji |
Zakres parametrów |
| 1 |
Model |
XH-8630 |
| 2 |
Masa wirnika |
10 ‰ 300 kg |
| 3 |
Maksymalna dokładność pomiaru |
0.5 (niska prędkość obrotowa) /0.05 (wysoka prędkość obrotowa) |
| 4 |
Maksymalna średnica wirnika |
Φ400 (średnica w pozycji pętli wynosi Φ400) mm |
| 5 |
Maksymalna średnica węgla nośnego |
Φ260 mm |
| 6 |
Zbilansowana prędkość obrotowa węzła |
Automatyczne obrotowe Węzło obrotowe jest 100,000. |
| 7 |
Wyważona prędkość obrotowa wirnika |
800-8000 obr./min. |
| 8 |
Zakres rozpiętości wirnika |
220 ̊1260 mm |
| 9 |
Wymiar/materiał podstawy |
Żelazo odlewane 1500L*580D*320H mm |
| 10 |
Sposób napędu |
Pojazd na pasie/autorotacja silnika |
| 11 |
Moc silnika |
5.5Kw (maksymalnie 12000 obrotów na minutę, konwerter częstotliwości 11KW) |
| 12 |
Metoda napięcia |
Pneumatyczne |
| 13 |
Wykrycie nierównowagi |
czujnik przyspieszenia *2 |
| 14 |
Wykrycie kąta braku równowagi |
Czujnik laserowy o wysokiej częstotliwości |
| 15 |
Zasilanie |
380 Trójfazowe/50V AC/Hz |
| 16 |
Funkcja dynamicznej równowagi |
Równowaga dynamiczna pojedynczej/podwójnej płaszczyzny |
| 17 |
Funkcja analizy widma |
Dwukanałowy FFT |
| 18 |
Funkcja wibrometru |
Dwukanałowy FFT |
| 19 |
Interfejs operacyjny |
Chiński uproszczony |
| 20 |
System pomiarowy |
XH8600 |
| 21 |
Ochrona bezpieczeństwa |
Rodzaj półkupu |
| 22 |
Całkowita masa |
Około 2000 kg |
| 23 |
Wymiar zewnętrzny |
1500*830*1500 mm |

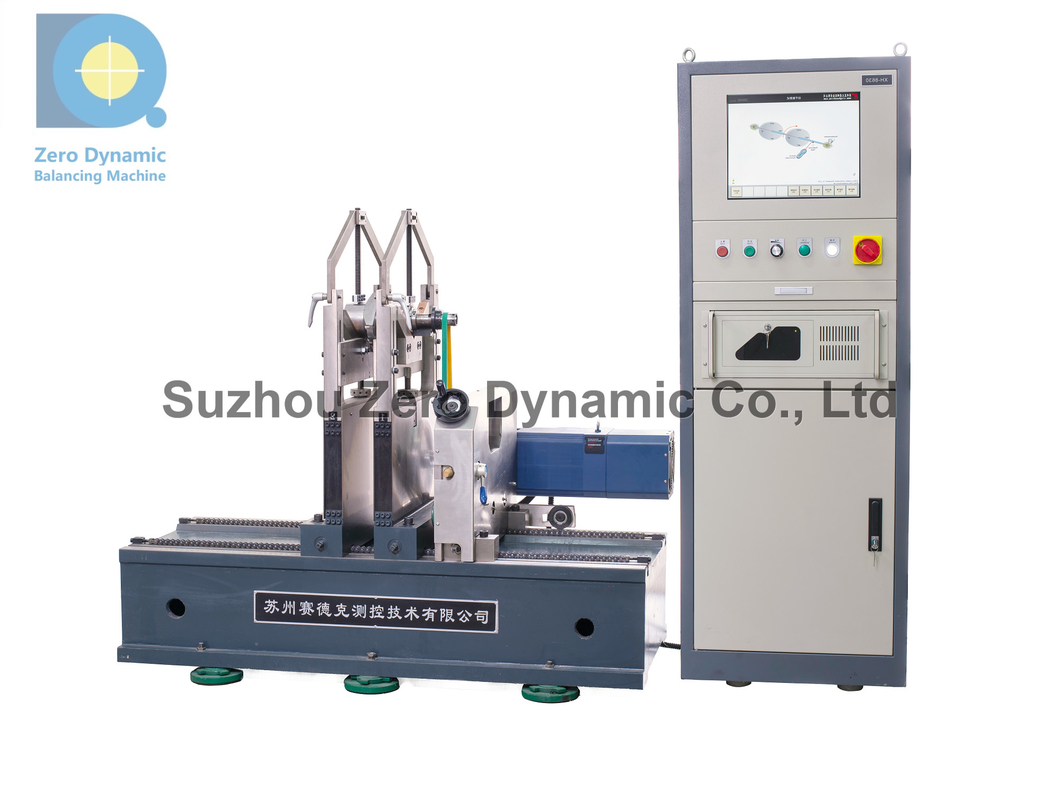

3/ Foto sprzętu:
4Główne cechy:
4.1 Urządzenie przeznaczone jest głównie do dynamicznej korekty równowagi węgla obrabiarki, węgla elektrycznego, wirnika, silnika i innych części prędkościowych.
4.2 Ma napęd serwomotorowy o dużej prędkości i stabilności. Jest również wyposażony w pół-kapotę lub całkowicie zamknięty kapotę ochronną.
4.3 czujnik o wysokiej czułości z precyzyjnym systemem pozyskiwania danych, maksymalna dokładność może spełniać poziom równowagi G0.4.
4.4 Posiada potężne, wielofunkcyjne oprogramowanie i może mierzyć równowagę dynamiczną pojedynczej i podwójnej płaszczyzny.
4.5 Posiada funkcje analizy widma drgań, standardowego obliczenia IS01940, niezależnego wykrywania wartości drgań, identyfikowalności danych pomiarowych, drukowania i zapisywania wyników pomiarów.
4.6 System przetwarzania sygnałów wykorzystuje system Labview.
4.7 Utrzymuje zawsze wiodący poziom techniczny i jest krajowym pionierem w dziedzinie szybkich badań dynamicznych balansu węzła maszyny narzędziowej.Można go porównać z tym samym sprzętem z Tajwanu G-tech.
5O Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd jest czołowym chińskim producentem, zajmującym się w pełni automatycznym wyposażeniem bilansującym i powiązanymi pomiarami drgań od 2003 r.
W ciągu ostatnich 20 lat, Zero Dynamic opracowała ponad 100 rodzajów sprzętu.urządzenie do badania wibrometru i działania silnika. Wysoka prędkość obrotowa i wysoka precyzja są kluczowymi cechami naszych produktów. Służyliśmy 3000+ klientom w Chinach i za granicą, w tym wielu światowej sławy firm, takich jak LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Teraz (2024) Zero Dynamic ma fabrykę o powierzchni 10 000 mkw. i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów i ponad 20 zespołów ds. debugowania i obsługi posprzedaży.
Jako ważny uczestnik chińskiego przemysłu dynamicznego zrównoważenia, Zero Dynamic nadal zwiększa rozwój nowych produktów,i aktywnie rozwija się w nowej branży energetycznej, a także w przemyśle lotniczym i innych dziedzinach wysokiej prędkości dynamicznej równowagi i inteligentnej produkcji, mające na celu zapewnienie klientom wiarygodnego i zróżnicowanego wyboru produktów.
6Dlaczego wybrałeś Zero Dynamic Balancing Machine?
6.1Wysokiej prędkości i precyzji.Zero Dynamic jest dobry w opracowywaniu i produkcji wszystkich rodzajów maszyn do bilansowania, szczególniemaszyny do wyciągania wątroby, z wyłączeniem maszyny do wyciągania wątroby. 20+ lat doświadczenia w branży i 3000+ doświadczenia w obsłudze klienta sprawiają, że Zero Dynamic ma najwyższą zdolność rozwoju nowych produktów.
6.2Niski wskaźnik awarii sprzętu.Części sprzętu przyjmują znane marki: Mitsubishi, Schneider, SMC, Keyence itp. Kluczowe części mają patenty, wysoki poziom ochrony bezpieczeństwa, stabilną wydajność równowagi, żywotność ponad 10 lat.
6.3Wystarczające zapasy.Zero Dynamic ma fabrykę o powierzchni 10 000 m2 i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów, ponad 20 osób zajmujących się debugowaniem i obsługą posprzedaży.obejmujące najczęściej stosowane modele maszyn bilansującychPo potwierdzeniu zamówienia, maszyny bilansujące w magazynie mogą zostać uruchomione i wysłane w ciągu 1-2 tygodni.
6.4Doskonała obsługa posprzedażna.Zero Dynamic ma zespół obsługi posprzedażowej liczący ponad 20 osób, którzy serwują naszych klientów z całego serca.możemy zapewnić usługi doradztwa technicznegoW okresie gwarancji,Nasz zespół serwisowy udzieli odpowiedzi telefonicznej w ciągu 4 godzin po otrzymaniu zgłoszenia błędu klienta i dotrze do miejsca pracy maszyny w ciągu 24 godzin (w mieście) lub 72 godzin (inne miasta lub prowincje)Jeśli usterka nie zostanie usunięta, nasz personel może opuścić placówkę tylko po uzyskaniu zgody klienta.
