Maszyna zrównoważająca wiertarki o dużej prędkości półautomatyczna
1Opis urządzenia
Zero Dynamic High Speed Rotor Semi-Automatic End Face Drilling Balancing Machinejest urządzeniem mechatronicznym stosowanym głównie do pomiaru równowagi i automatycznej korekty wirników silników nowej energii.Sprzęt przyjmuje miękką strukturę łożyska o wysokiej dokładności pomiaru i dobrej powtarzalnościPo zakończeniu pomiaru równowagi, kąt, w którym mierzy się brak równowagi, jest ręcznie obracany do miejsca cięcia wiertarki,i głębokość wiertni i liczba otworów można sterować ręcznie.
ZaletyZero Dynamic High Speed Rotor Semi-Automatic End Face Drilling Balancing Machinew porównaniu z tradycyjnymi mechanizmami bilansującymi jest to, że nie ma potrzeby usuwania wirnika podczas procesu obniżania wagi, co może znacząco zmniejszyć błąd powstający w wyniku wielokrotnego załadunku i rozładunku,a konstrukcja napędu pasa ma wyższą dokładność pomiaruW przypadku, gdy element roboczy musi poprawić równowagę, cylinder zacisku zaciska wirnik, głowica napędowa części odważającej działa,i ręcznie obrócić uchwyt do przodu, aby odważyć wirnika, aby skorygować nierównowagę. Radiusz odważania wirnika może być odpowiednio regulowany w zależności od obrabialnika.i może realizować wysoką precyzję pomiaruSprzęt przyjmuje PLC jako główną kontrolę maszyny i ekran dotykowy jako narzędzie interakcji człowiek-maszyna do ustawiania parametrów i pracy maszyny,co sprawia, że operacja jest prosta i łatwa do nauki.
2Parametry techniczne:
| Numer seryjny. |
Szczegóły pozycji |
Zakres parametrów |
| 1 |
Model wyposażenia |
XH-8615SA |
| 2 |
Zakres masy wirnika (kg) |
5-100 |
| 3 |
Maksymalna dokładność pomiaru (g.mm/Kg) |
≤ 0.2 |
| 4 |
Maksymalna dopuszczalna średnica wirnika (mm) |
Φ1000 ((maksymalna średnica w miejscu obręczy wynosi 300) |
| 5 |
Zrównoważona prędkość obrotowa wirnika (rpm) |
800-2500 |
| 6 |
Zakres przedziału obrotowego wirnika (mm) |
200-1260 |
| 7 |
Wymiar podstawy (mm)/materiał |
1500L*550D*185H/wlewy |
| 8 |
Metoda napięcia |
Przyciskanie cylindrów |
| 9 |
Sposób napędu |
Napęd na pasie/silnik z napędem samodzielnym |
| 10 |
Moc silnika napędowego |
3.7 kW serwomotor ((max6000 obrotów na minutę) |
| 11 |
Wykrycie kąta braku równowagi |
czujnik przyspieszenia *2 |
| 12 |
Wykrycie kąta braku równowagi |
Czujnik laserowy o wysokiej częstotliwości |
| 13 |
Zasilanie |
380 trójfazowe/50 ((V AC/Hz) |
| 14 |
Funkcja dynamicznej równowagi |
Korekta pojedynczej/podwójnej płaszczyzny |
| 15 |
Funkcja analizy widma |
Dwukanałowy FFT |
| 16 |
Interfejs operacyjny |
Chiński uproszczony |
| 17 |
System pomiarowy |
XH-8600 |
| 18 |
Wymiar zewnętrzny urządzenia |
1500*690*1130 mm
|

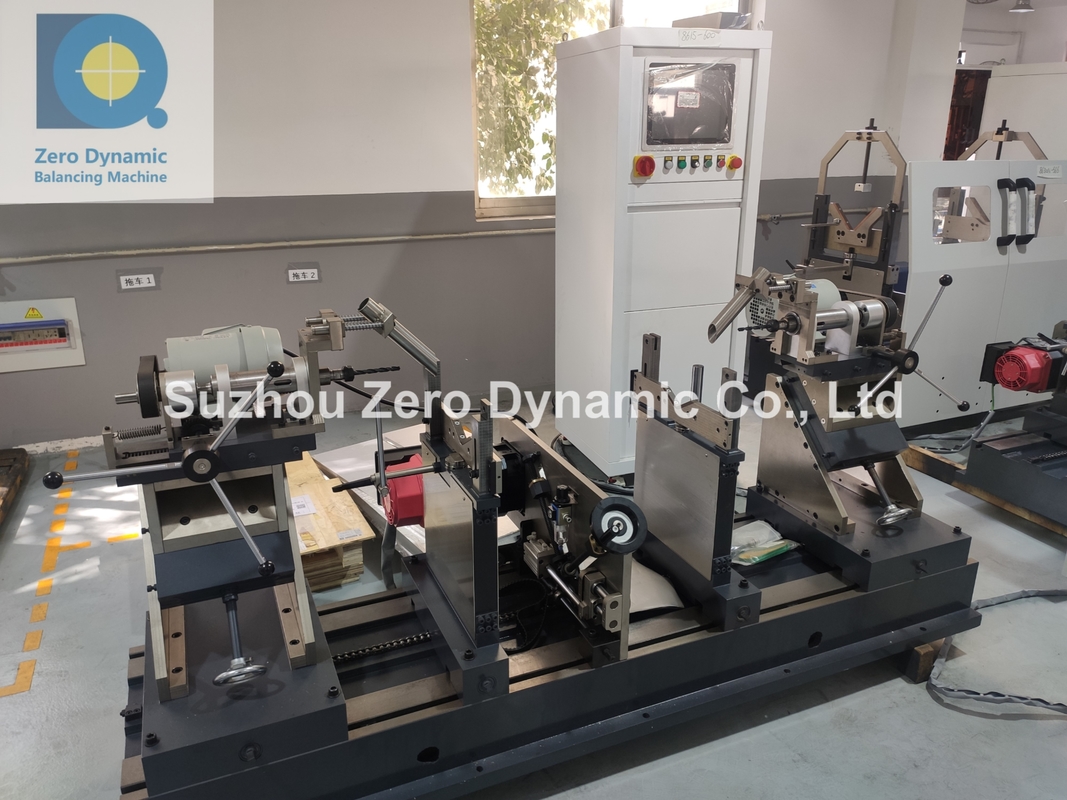

3/ Foto sprzętu:
4Główne cechy:
4.1 Przyjmuje napęd pasowy i napęd servomotorowy, skutecznie zapewnia jakość i precyzję równowagi obróbki, z łatwym załadunkiem i rozładunkiem, szybkim uruchamianiem i wysoką wydajnością pracy.
4.2 Przyjmuje konstrukcję modułową o dobrej rozszerzalności, może rozszerzać funkcje zgodnie z wymaganiami klienta, takie jak automatyczne/ręczne skanowanie kodów, automatyczne załadunek i rozładunek,łączenie linii montażowej i tak dalej.
4.3 czujnik o wysokiej czułości z dobrą liniowością.
4.4 Miękka konstrukcja łożyska, wysoka dokładność pomiarów i dobra powtarzalność
4.5 Samodzielnie opracowany elektryczny system pomiarowy, przyjazny interfejs interakcji człowiek-maszyna, łatwy w obsłudze.
4.6 Ręczne sterowanie głębokością wiertni i liczbą otworów w porównaniu z automatyczną wyważarką jest bardziej kompatybilne i przystępne cenowo.
5O Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd jest czołowym chińskim producentem, zajmującym się w pełni automatycznym wyposażeniem bilansującym i powiązanymi pomiarami drgań od 2003 r.
W ciągu ostatnich 20 lat, Zero Dynamic opracowała ponad 100 rodzajów sprzętu.urządzenie do badania wibrometru i działania silnika. Wysoka prędkość obrotowa i wysoka precyzja są kluczowymi cechami naszych produktów. Służyliśmy 3000+ klientom w Chinach i za granicą, w tym wielu światowej sławy firm, takich jak LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Teraz (2024) Zero Dynamic ma fabrykę o powierzchni 10 000 mkw. i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów i ponad 20 zespołów ds. debugowania i obsługi posprzedaży.
Jako ważny uczestnik chińskiego przemysłu dynamicznego zrównoważenia, Zero Dynamic nadal zwiększa rozwój nowych produktów,i aktywnie rozwija się w nowej branży energetycznej, a także w przemyśle lotniczym i innych dziedzinach wysokiej prędkości dynamicznej równowagi i inteligentnej produkcji, mające na celu zapewnienie klientom wiarygodnego i zróżnicowanego wyboru produktów.
6Dlaczego wybrałeś Zero Dynamic Balancing Machine?
6.1Wysokiej prędkości i precyzji.Zero Dynamic jest dobry w opracowywaniu i produkcji wszystkich rodzajów maszyn do bilansowania, szczególniemaszyny do wyciągania wątroby, z wyłączeniem maszyny do wyciągania wątroby. 20+ lat doświadczenia w branży i 3000+ doświadczenia w obsłudze klienta sprawiają, że Zero Dynamic ma najwyższą zdolność rozwoju nowych produktów.
6.2Niski wskaźnik awarii sprzętu.Części sprzętu przyjmują znane marki: Mitsubishi, Schneider, SMC, Keyence itp. Kluczowe części mają patenty, wysoki poziom ochrony bezpieczeństwa, stabilną wydajność równowagi, żywotność ponad 10 lat.
6.3Wystarczające zapasy.Zero Dynamic ma fabrykę o powierzchni 10 000 m2 i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów, ponad 20 osób zajmujących się debugowaniem i obsługą posprzedaży.obejmujące najczęściej stosowane modele maszyn bilansującychPo potwierdzeniu zamówienia, maszyny bilansujące w magazynie mogą zostać uruchomione i wysłane w ciągu 1-2 tygodni.
6.4Doskonała obsługa posprzedażna.Zero Dynamic ma zespół obsługi posprzedażowej liczący ponad 20 osób, którzy serwują naszych klientów z całego serca.możemy zapewnić usługi doradztwa technicznegoW okresie gwarancji,Nasz zespół serwisowy udzieli odpowiedzi telefonicznej w ciągu 4 godzin po otrzymaniu zgłoszenia błędu klienta i dotrze do miejsca pracy maszyny w ciągu 24 godzin (w mieście) lub 72 godzin (inne miasta lub prowincje)Jeśli usterka nie zostanie usunięta, nasz personel może opuścić placówkę tylko po uzyskaniu zgody klienta.
