Dwie stacje wysokiej prędkości dmuchawy impeller automatyczne frezowanie korekcji wyważania maszyny
1Opis urządzenia
Zero Dynamic®s Dwie stacje Wysokiej Prędkości Dmuchawy Impeller Automatyczny Fresowanie Korekta Wyważająca Maszynajest dwustronnym, jednoplanowym, pionowym automatycznym mechanizmem wyważającym, dostosowanym do silnika wentylatora dużych prędkości klienta, który integruje funkcje automatycznej kontroli,automatyczne obsługiwanie i automatyczna korekcja frezowaniaSprzęt może automatycznie wykonać wszystkie prace równoważnicze od pomiaru równowagi, pozycjonowania kąta, obrotu i noszenia, wiercenia i korekty odważania i ponownego testowania,odciąganie pyłu i inne prace równoważniczeSprzęt może być obsługiwany samodzielnie lub podłączony do linii produkcyjnej w celu realizacji zautomatyzowanej linii produkcyjnej.wyświetlanie i wyświetlanie danych generowanych przez cały procesSprzęt ten ma zalety krótkiego czasu cyklu i wysokiej wydajności.
Część sprzętowaZero Dynamic®s Dwie stacje Wysokiej Prędkości Dmuchawy Impeller Automatyczny Fresowanie Korekta Wyważająca Maszynaobejmuje głównie konstrukcję stalowej ramy, pneumatyczne rozszerzające i zaciskające elementy robocze dynamiczne stanowisko badawcze równoważenia (dla produktów o różnych wierzchołkach,konieczna jest zmiana odpowiedniego pneumatycznego obróbki), mechanizm przenoszący z obrotowym (nie ma potrzeby obracania obrabionego elementu podczas pomiaru i korekty urządzenia w celu zrównoważenia), głowica mocy automatycznego odważania,i odkurzacz, itp. Urządzenie może bezpośrednio zlokalizować, frezować i odważać przedmiot zgodnie z wartością nierównowagi i kątem wyświetlanym przez system pomiarowy.Maszyna może być używana do automatycznego pozycjonowania, frezowanie i odważanie bezpośrednio zgodnie z wartością nierównowagi i kątem wyświetlanym przez system pomiarowy.Cała maszyna jest chroniona przez osłonę ochronną i drzwi podczas procesu pracyRozsądna struktura urządzenia, wysoki wskaźnik wykorzystania maszyny.
2Parametry techniczne:
| Numer seryjny. |
Szczegóły pozycji |
Zakres parametrów |
| 1 |
Model wyposażenia |
XH-2601A |
| 2 |
Zakres masy obróbki (kg) |
0.2-2 |
| 3 |
Zakres zewnętrznej średnicy obróbki |
Φ30-120 |
| 4 |
Maksymalna wysokość obróbki ((H) ((mm) |
≤ 60 |
| 5 |
Zakres średnicy zacisku do odważania |
Φ30-120 |
| 6 |
Maksymalna średnica obrabianego przedmiotu pomiarowego (mm) (tylko pomiar, bez korekty wagi) |
≤ 200 |
| 7 |
Metoda korekty salda |
Maszyny do obróbki płyt |
| 8 |
Zakres prędkości równoważenia ((rpm) |
2000-4000 |
| 9 |
Czas pomiaru równowagi |
10-15 |
| 10 |
Moc silnika pomiaru równowagi (KW) |
0.4 (silnik serwowy) |
| 11 |
Maksymalna dokładność pomiaru (g.mm) |
≤ 0.2 |
| 12 |
Moc silnika korekcyjnego frezowania (KW) |
1.1 |
| 13 |
Wskaźnik zmniejszenia nierównowagi (%) |
90 |
| 14 |
Minimalna osiągalna nierównowaga resztkowa (g.mm/kg) |
≤ 0.1 |
| 15 |
Całkowita moc maszyny (KW) |
4 |
| 16 |
Ciśnienie powietrza roboczego (MPa) |
0.4-0.6 |
| 17 |
Średnie zużycie gazu (l/min) |
5 |
| 18 |
Napięcie robocze (V) |
AC 220 |
| 19 |
Ochrona |
Ochrona sekwencji fazowej, ochrona przed przeciążeniem, monitorowanie ciśnienia powietrza |
| 20 |
Ochrona bezpieczeństwa |
Drzwi ochronne + siatka bezpieczeństwa |
| 21 |
Wymiar urządzenia ((mm) |
800*1300*1700 |

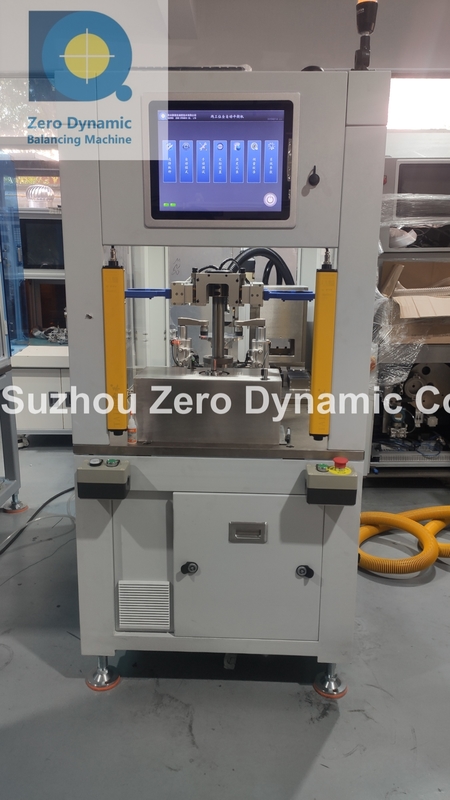

3/ Foto sprzętu:
4Główne cechy:
4.1 Urządzenie wykorzystuje wewnętrzny wrot wznoszący się, który ma zalety wysokiej precyzji pomiarowej i dobrej powtarzalności.
4.2 Urządzenie posiada czujnik drgań o wysokiej wrażliwości o dobrej liniowości, trwałości i niezawodności.
4.3 Mechanizm obrotowy urządzenia może być ustawiony tak, aby obracał się lub nie, zgodnie z wymaganiami produktów, aby spełniać wymagania dynamicznego zrównoważenia różnych produktów.
4.4 Urządzenie jest kompatybilne z różnymi metodami korekty równowagi, w tym wiertaniem pionowym, wiertaniem poziomym i frezowaniem poziomym.
4.5 Samodzielnie opracowane przez Zero Dynamic oprogramowanie do dynamicznej równowagi integruje pomiary, kontrolę, obsługę, komunikację i przechowywanie i posiada funkcje automatycznego zapisywania danych,automatyczne przesyłanie do systemu MES i drukowanie.
4.6 Oprogramowanie równoważenia dynamicznego posiada dwukanałową funkcję analizy widma FFT i pomiaru wibracji, z funkcją oceny wykwalifikowanej.
4.7 Oprogramowanie równoważenia dynamicznego ma funkcję rozkładu masy, który rozkłada ilość nierównowagi w zakazanym obszarze korekty wirnika na dozwolony obszar korekty,w ten sposób uniknąć uszkodzenia obrabiarkę.
5O Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd jest czołowym chińskim producentem, zajmującym się w pełni automatycznym wyposażeniem bilansującym i powiązanymi pomiarami drgań od 2003 r.
W ciągu ostatnich 20 lat, Zero Dynamic opracowała ponad 100 rodzajów sprzętu.urządzenie do badania wibrometru i działania silnika. Wysoka prędkość obrotowa i wysoka precyzja są kluczowymi cechami naszych produktów. Służyliśmy 3000+ klientom w Chinach i za granicą, w tym wielu światowej sławy firm, takich jak LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Teraz (2024) Zero Dynamic ma fabrykę o powierzchni 10 000 mkw. i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów i ponad 20 zespołów ds. debugowania i obsługi posprzedaży.
Jako ważny uczestnik chińskiego przemysłu dynamicznego zrównoważenia, Zero Dynamic nadal zwiększa rozwój nowych produktów,i aktywnie rozwija się w nowej branży energetycznej, a także w przemyśle lotniczym i innych dziedzinach wysokiej prędkości dynamicznej równowagi i inteligentnej produkcji, mające na celu zapewnienie klientom wiarygodnego i zróżnicowanego wyboru produktów.
6Dlaczego wybrałeś Zero Dynamic Balancing Machine?
6.1Wysokiej prędkości i precyzji.Zero Dynamic jest dobry w opracowywaniu i produkcji wszystkich rodzajów maszyn do bilansowania, szczególniemaszyny do wyciągania wątroby, z wyłączeniem maszyny do wyciągania wątroby. 20+ lat doświadczenia w branży i 3000+ doświadczenia w obsłudze klienta sprawiają, że Zero Dynamic ma najwyższą zdolność rozwoju nowych produktów.
6.2Niski wskaźnik awarii sprzętu.Części sprzętu przyjmują znane marki: Mitsubishi, Schneider, SMC, Keyence itp. Kluczowe części mają patenty, wysoki poziom ochrony bezpieczeństwa, stabilną wydajność równowagi, żywotność ponad 10 lat.
6.3Wystarczające zapasy.Zero Dynamic ma fabrykę o powierzchni 10 000 m2 i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów, ponad 20 osób zajmujących się debugowaniem i obsługą posprzedaży.obejmujące najczęściej stosowane modele maszyn bilansującychPo potwierdzeniu zamówienia, maszyny bilansujące w magazynie mogą zostać uruchomione i wysłane w ciągu 1-2 tygodni.
6.4Doskonała obsługa posprzedażna.Zero Dynamic ma zespół obsługi posprzedażowej liczący ponad 20 osób, którzy serwują naszych klientów z całego serca.możemy zapewnić usługi doradztwa technicznegoW okresie gwarancji,Nasz zespół serwisowy udzieli odpowiedzi telefonicznej w ciągu 4 godzin po otrzymaniu zgłoszenia błędu klienta i dotrze do miejsca pracy maszyny w ciągu 24 godzin (w mieście) lub 72 godzin (inne miasta lub prowincje)Jeśli usterka nie zostanie usunięta, nasz personel może opuścić placówkę tylko po uzyskaniu zgody klienta.
