Dwustacjonarna maszyna do automatycznego wyważania silników elektrycznych
1Opis urządzenia
Zero Dynamic Two Station Automobile Generator Rotor Balancing Machine Wysokiej precyzji Automatyczny Balansatorjest automatyczną maszyną wyważającą opracowaną dla rotorów generatorów samochodowych klienta, zgodną z rotorami generatorów o średnicy 69,3 mm - 10 8,7 mm, długości wału 135-154 mm,masę do 5 kg (można również mierzyć wirniki z łożyskami), metodą korekty równoważenia są dziury wiertne w podwójnej płaszczyźnie diagonalnej (liczba otworów odważeniowych może być ustawiona dla tego samego słupka pazurów).Kąt głowicy odważającej można regulować w zakresie 30-60°, aby spełnić wymagania dotyczące korekty równowagi różnych rozmiarów wirnika.
Zero DynamicDwie stacje Automobil Generator Rotor Balancing Machine Wysokiej precyzji Automatyczny Balansującyskłada się z mechanicznego ciała głównego, układu pomiarowego równowagi, układu sterowania elektrycznego, urządzenia automatycznego badania i odważania, urządzenia pochłaniającego kurz,mechanizm ochrony bezpieczeństwa i inne elementyDwa podstawy stacji pomiarowej mogą być ustawiane na podstawie w zależności od odległości oporowej.które mogą być dostosowywane do różnych metod wsparcia, takich jak wsparcie rolkowe i wsparcie łożyskaSprzęt przyjmuje najnowsze oprogramowanie równoważenia dynamicznego Zero Dynamic, które obejmuje pomiar równowagi dynamicznej, przechowywanie danych (w tym początkowy brak równowagi i dopuszczalne pozostałe brak równowagi),oceny kwalifikacji, automatycznej korekty wiercenia i przesyłania wyników pomiarów.
2Parametry techniczne:
| Numer seryjny. |
Szczegóły pozycji |
Zakres parametrów |
| 1 |
Model wyposażenia |
XH-8605AII AN |
| 2 |
Maksymalna masa obrabionego kawałka (kg) |
5 |
| 3 |
Rozpiętość wirnika (mm) |
80-200 |
| 4 |
Średnica dziennika wirnika (mm) |
φ8-φ35 |
| 5 |
Gęstość stosu (mm) |
50-120 |
| 6 |
Metoda karmienia i rozładunku |
Ręczne załadunek i rozładunek |
| 7 |
Tryb wsparcia wirnika |
Rolety na obu końcach lub rolety na jednym końcu i urządzenie nośne łożyska na drugim końcu |
| 8 |
Metoda napędowa wirnika do pomiaru równowagi |
Pod napędem pasa |
| 9 |
Rodzaj podstawy wsparcia stacji pomiarowej równowagi |
Miękkie łożyska |
| 10 |
Prędkość równoważenia (rpm) |
800-2500 |
| 11 |
Dokładność powtarzalności |
≤ 18 mg (w zakresie dopuszczalnej ilości pozostałości, ocenionej za pomocą standardowego wirnika) |
| 12 |
Metoda korekty salda |
Wiertarka diagonalna z podwójną płaszczyzną (może być ustawiona liczba otworów odważających na tym samym słupie pazurów) |
| 13 |
Przedział średnicy cięcia wiertniczego (mm) |
6-12 |
| 14 |
Wskaźnik zmniejszenia nierównowagi (%) |
90 |
| 15 |
Minimalna osiągalna pozostała nierównowaga |
≤ 0,2 g.mm/kg |
| 16 |
Poziom równoważenia wirnika |
Poziom wyższy niż ISO1940 G6.3 |
| 17 |
Zastosowany kąt głowicy mocy odważywania |
30-60 |
| 18 |
Czas cyklu produkcji urządzenia |
40-55 |
| 19 |
Ochrona |
Ochrona sekwencji fazowej, ochrona przed przeciążeniem, monitorowanie ciśnienia powietrza |
| 20 |
Wymiar urządzenia (mm) |
1400*1400*1665 |

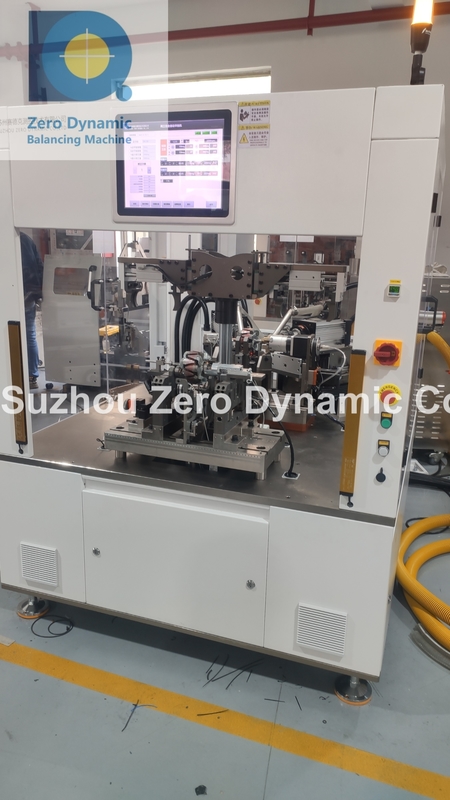

3/ Foto sprzętu:
4Główne cechy:
4.1 Miękka konstrukcja pomiarowa łożyska i wysokiej precyzji czujnik drgań, dobra odporność na drgania i powtarzalność.
4.2 Położenie podstawek stacji pomiarowej jest regulowane, co jest zgodne z pomiarem dynamicznej równowagi części roboczych o różnych przedziałach.Rolowce podtrzymujące na piedestale są zdalne, które mogą być dostosowane do oporu rolkowego, oporu łożyska i innych metod wsparcia.
4.3 Napęd pasowy o dolnym uchwytzie, wygodny do przystosowania się do manipulatorów do załadunku i rozładunku materiałów w celu uzyskania automatycznej produkcji.
4.4 Kąt głowicy mocy obniżającej wagę można regulować w zakresie 30-60° w celu spełnienia wymagań dotyczących korekty równowagi dla wirników o różnych rozmiarach.
4.5 Samodzielnie opracowane oprogramowanie do dynamicznej bilansowania ma funkcje pomiaru dynamicznej bilansowania, oceny kwalifikacji, zapisywania danych, wyszukiwania, eksportu, drukowania,przesyłanie wyników pomiarów, itp. Wspiera również wyświetlanie amplitudy.
4.6 Oprogramowanie do dynamicznej równowagi jest wyposażone w sygnał alarmowy, który jest wygodny do zlokalizowania usterki.
4.7 Sprzęt może być podłączony do systemu MES i może być uzupełniany o określone funkcje zgodnie z wymaganiami klientów.
5O Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd jest czołowym chińskim producentem, zajmującym się w pełni automatycznym wyposażeniem bilansującym i powiązanymi pomiarami drgań od 2003 r.
W ciągu ostatnich 20 lat, Zero Dynamic opracowała ponad 100 rodzajów sprzętu.urządzenie do badania wibrometru i działania silnika. Wysoka prędkość obrotowa i wysoka precyzja są kluczowymi cechami naszych produktów. Służyliśmy 3000+ klientom w Chinach i za granicą, w tym wielu światowej sławy firm, takich jak LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Teraz (2024) Zero Dynamic ma fabrykę o powierzchni 10 000 mkw. i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów i ponad 20 zespołów ds. debugowania i obsługi posprzedaży.
Jako ważny uczestnik chińskiego przemysłu dynamicznego zrównoważenia, Zero Dynamic nadal zwiększa rozwój nowych produktów,i aktywnie rozwija się w nowej branży energetycznej, a także w przemyśle lotniczym i innych dziedzinach wysokiej prędkości dynamicznej równowagi i inteligentnej produkcji, mające na celu zapewnienie klientom wiarygodnego i zróżnicowanego wyboru produktów.
6Dlaczego wybrałeś Zero Dynamic Balancing Machine?
6.1Wysokiej prędkości i precyzji.Zero Dynamic jest dobry w opracowywaniu i produkcji wszystkich rodzajów maszyn do bilansowania, szczególniemaszyny do wyciągania wątroby, z wyłączeniem maszyny do wyciągania wątroby. 20+ lat doświadczenia w branży i 3000+ doświadczenia w obsłudze klienta sprawiają, że Zero Dynamic ma najwyższą zdolność rozwoju nowych produktów.
6.2Niski wskaźnik awarii sprzętu.Części sprzętu przyjmują znane marki: Mitsubishi, Schneider, SMC, Keyence itp. Kluczowe części mają patenty, wysoki poziom ochrony bezpieczeństwa, stabilną wydajność równowagi, żywotność ponad 10 lat.
6.3Wystarczające zapasy.Zero Dynamic ma fabrykę o powierzchni 10 000 m2 i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów, ponad 20 osób zajmujących się debugowaniem i obsługą posprzedaży.obejmujące najczęściej stosowane modele maszyn bilansującychPo potwierdzeniu zamówienia, maszyny bilansujące w magazynie mogą zostać uruchomione i wysłane w ciągu 1-2 tygodni.
6.4Doskonała obsługa posprzedażna.Zero Dynamic ma zespół obsługi posprzedażowej liczący ponad 20 osób, którzy serwują naszych klientów z całego serca.możemy zapewnić usługi doradztwa technicznegoW okresie gwarancji,Nasz zespół serwisowy udzieli odpowiedzi telefonicznej w ciągu 4 godzin po otrzymaniu zgłoszenia błędu klienta i dotrze do miejsca pracy maszyny w ciągu 24 godzin (w mieście) lub 72 godzin (inne miasta lub prowincje)Jeśli usterka nie zostanie usunięta, nasz personel może opuścić placówkę tylko po uzyskaniu zgody klienta.
