10 ton Ciężko noszący dwustronny wentylator odśrodkowy, impeller do dmuchawek pyłu, duża maszyna do zrównoważania wirnika silnika
1Opis urządzenia
Zero Dynamic 10 Ton Hard-Bearing Dual Drive Centrifugal Ventilator, Dust Blower Impeller, Duża Maszyna Wyważająca Rotorposiada dwa tryby napędu: napęd uniwersalny i napęd pasowy.natomiast napęd pasowy nadaje się do cylindrycznych części roboczych o prostym kształcieTa maszyna bilansowa może być szeroko stosowana do dynamicznej kontroli równowagi wirników silników, obrotowców wentylatorów, pomp wodnych, cylindrów suszących, rolków i innych części o masie 500-10.000 kg,o średnicy dziennika od Φ25 do Φ140/Φ140 do Φ280 i średnicy 3 m.
Zero Dynamic10 ton Ciężko noszący dwustronny wentylator odśrodkowy, impeller do dmuchawek pyłu, duża maszyna do zrównoważania wirnika silnikaposiada podzielone łóżko, a położenie łóżka i podstawów podtrzymujących można regulować w zależności od średnicy i długości produktu,co sprawia, że maszyna jest kompatybilna z szerszą gamą produktówPodstawy i łóżko są wykonane z żeliwa, które mają wystarczającą sztywność i stabilność.i mogą być na ogół przeciążone o więcej niż 20% pod warunkiem wystarczającej zdolności jazdy urządzeniaSamodzielnie opracowane przez Zero Dynamic oprogramowanie do dynamicznej równowagi obejmuje wszystkie funkcje większości oprogramowania do równoważenia maszyn, a operacja przyjmuje strukturę menu,z instrukcjami tekstowymi dla wszystkich kroków operacyjnychOprogramowanie posiada funkcję samotestowania, która może wykonywać dwukanałowe samotestowanie na karcie akwizycyjnej o różnej prędkości 500/1000/2000.
2Parametry techniczne:
| Numer seryjny. |
Szczegóły pozycji |
Zakres parametrów |
| 1 |
Zakres masy przedmiotu do obróbki ((kg) |
500-10,000 |
| 2 |
Maksymalna średnica obróbki ((mm) |
3000 |
| 3 |
Maksymalna dopuszczalna średnica nad pasem (mm) |
1200 |
| 4 |
Odległość między dwoma oparciami ((mm) |
460 (włącznie z ramą napędową 800) - 4500 |
| 5 |
Pojemność silnika połączenia uniwersalnego (kw) |
55 |
| 6 |
Pojemność uniwersalnego wspólnego falownika (kw) |
65 |
| 7 |
Moc silnika napędowego na pasie (kw) |
18.5 |
| 8 |
Moc falownika napędowego na pasie (kw) |
22 |
| 9 |
Zakres średnicy dziennika ((mm) |
Φ25 Φ140/Φ140 Φ280 |
| 10 |
Prędkość równoważenia (rpm) |
225?? 1200 regulacja prędkości bezstopniowej dla uniwersalnego napędu łącznego
225 ∼ 2500 (jeśli średnica napędu wynosi 100 mm) dla napędu pasa |
| 11 |
Moc silnika napędowego |
Silnik prądu stałego o mocy 500 kW |
| 12 |
Uniwersalny moment obrotowy wału napędowego |
700/2250, jeden zestaw każdy |
| 13 |
Minimalna osiągalna nierównowaga resztkowa ((g·mm/kg) |
≤ 0,5 napędu pasa
≤ 1 uniwersalny układ napędowy |
| 14 |
Wskaźnik zmniejszenia nierównowagi URR |
≥ 95% |
| 15 |
Poziom równoważenia |
≤ G1.0 |
| 16 |
Wymiar urządzenia (mm) |
6000×930×1600
|

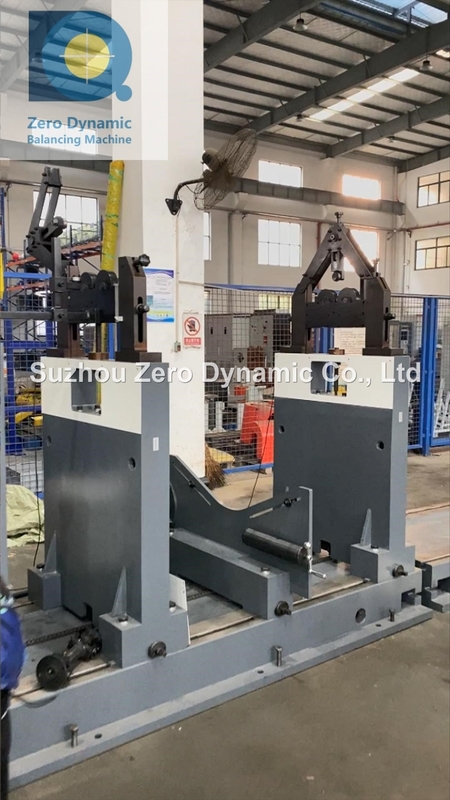

3/ Foto sprzętu:
4Główne cechy:
4.1 Konstrukcja podzielonych łóżek, zgodna z szerokim zakresem średnic i długości wyrobów.
4.2 55kw uniwersalny silnik napędowy i 18,5kw silnik napędowy na pasie, silnik o dużej mocy zapewnia wystarczającą moc, tak aby urządzenie mogło ciągnąć większą wagę wirnika do wymaganej prędkości równoważenia.
4.3 Niezawodna jakość urządzenia. Urządzenie wykorzystuje układ regulacji prędkości konwersji częstotliwości, a miękkie uruchomienie i miękkie zatrzymanie silnika mają niewielki wpływ na urządzenie,przedłużenie okresu eksploatacji urządzenia.
4.4 Siedzenie skrzynki biegów w części łóżka urządzeń posiada całą ramę odlewu o wysokiej stabilności i niezawodności,a mechaniczną skrzynię biegów można przesunąć do przodu i do tyłu o 20 mm, aby ułatwić dokowanie i oddzielenie części roboczych i połączeń uniwersalnych.
4.5 Złącza uniwersalne są precyzyjnie obrobione, koncentrycznie skorygowane i zrównoważone, co znacznie zmniejsza wpływ złączy uniwersalnych na równowagę obrabianego przedmiotu podczas równowagi,w celu zapewnienia dokładności równowagi obrabiarków.
4.6 Oprogramowanie jest wyposażone w funkcję obliczania dopuszczalnej wartości braku równowagi. Operator musi jedynie wprowadzić dopuszczalny stopień równowagi przedmiotu, masę przedmiotu,prędkość pracy, i promienia, a następnie kliknij obliczenie, aby uzyskać dopuszczalną wartość niezrównoważenia obrabiarkę.
4.7 Wałki na podstawkach nośnych są wykonane ze stali łożyska, a twardość całego tłumienia solnej kąpieli osiąga HRC55 lub wyższą;powierzchnia podtrzymująca rolków jest mielona, a następnie polerowana, a bieg promieniowy jest niewielki, a następnie dopasowany do precyzyjnych łożysk rolkowych, co sprawia, że element pracy działa płynniej i powoduje mniejsze zakłócenia sygnału pomiarowego.
4.8 Oprogramowanie równoważeniowe posiada wiele funkcji rozszerzających, w tym: oprogramowanie z funkcją śledzenia kąta, oprogramowanie z funkcją automatycznego pozycjonowania, oprogramowanie wieloosiowego wału napędowego.
5O Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd jest czołowym chińskim producentem, zajmującym się w pełni automatycznym wyposażeniem bilansującym i powiązanymi pomiarami drgań od 2003 r.
W ciągu ostatnich 20 lat, Zero Dynamic opracowała ponad 100 rodzajów sprzętu.urządzenie do badania wibrometru i działania silnika. Wysoka prędkość obrotowa i wysoka precyzja są kluczowymi cechami naszych produktów. Służyliśmy 3000+ klientom w Chinach i za granicą, w tym wielu światowej sławy firm, takich jak LG, Black&Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Teraz (2024) Zero Dynamic ma fabrykę o powierzchni 10 000 mkw. i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów i ponad 20 zespołów ds. debugowania i obsługi posprzedaży.
Jako ważny uczestnik chińskiego przemysłu dynamicznego zrównoważenia, Zero Dynamic nadal zwiększa rozwój nowych produktów,i aktywnie rozwija się w nowej branży energetycznej, a także w przemyśle lotniczym i innych dziedzinach wysokiej prędkości dynamicznej równowagi i inteligentnej produkcji, mające na celu zapewnienie klientom wiarygodnego i zróżnicowanego wyboru produktów.
6Dlaczego wybrałeś Zero Dynamic Balancing Machine?
6.1Wysokiej prędkości i precyzji.Zero Dynamic jest dobry w opracowywaniu i produkcji wszystkich rodzajów maszyn do bilansowania, szczególniemaszyny do wyciągania wątroby, z wyłączeniem maszyny do wyciągania wątroby. 20+ lat doświadczenia w branży i 3000+ doświadczenia w obsłudze klienta sprawiają, że Zero Dynamic ma najwyższą zdolność rozwoju nowych produktów.
6.2Niski wskaźnik awarii sprzętu.Części sprzętu przyjmują znane marki: Mitsubishi, Schneider, SMC, Keyence itp. Kluczowe części mają patenty, wysoki poziom ochrony bezpieczeństwa, stabilną wydajność równowagi, żywotność ponad 10 lat.
6.3Wystarczające zapasy.Zero Dynamic ma fabrykę o powierzchni 10 000 m2 i ponad 120 pracowników, w tym profesjonalny zespół badawczo-rozwojowy złożony z ponad 30 inżynierów, ponad 20 osób zajmujących się debugowaniem i obsługą posprzedaży.obejmujące najczęściej stosowane modele maszyn bilansującychPo potwierdzeniu zamówienia, maszyny bilansujące w magazynie mogą zostać uruchomione i wysłane w ciągu 1-2 tygodni.
6.4Doskonała obsługa posprzedażna.Zero Dynamic ma zespół obsługi posprzedażowej liczący ponad 20 osób, którzy serwują naszych klientów z całego serca.możemy zapewnić usługi doradztwa technicznegoW okresie gwarancji,Nasz zespół serwisowy udzieli odpowiedzi telefonicznej w ciągu 4 godzin po otrzymaniu zgłoszenia błędu klienta i dotrze do miejsca pracy maszyny w ciągu 24 godzin (w mieście) lub 72 godzin (inne miasta lub prowincje)Jeśli usterka nie zostanie usunięta, nasz personel może opuścić placówkę tylko po uzyskaniu zgody klienta.
