Maszyna do wyważania automatycznego wiercenia pionowego z przekładnią
1Opis urządzenia
Maszyna Zero Dynamic's Transmission Gear Vertical Automatic Drilling BalancingJest specjalnie zaprojektowany dla przekładni klienta i łączy w sobie funkcje automatycznego pomiaru równowagi i automatycznej korekty wiertniczej.Metodą korekty równowagi stosowaną w tym przypadku jest wiercenie pionoweSprzęt ten jest odpowiedni do pomiaru i korekty jednoplanowej równowagi pionowej różnych produktów, takich jak płyty ciśnienia sprzęgła samochodowego, koła kołowe, koła pływające, obroty pompy wodnej,tarcze hamulcoweMetodę korekty bilansu można dostosować do specyficznych potrzeb klientów w oparciu o ich produkty.
2Parametry techniczne:
| Numer seryjny. |
Szczegóły pozycji |
Zakres parametrów |
| 1 |
Model wyposażenia |
DLX16 |
| 2 |
Maksymalna masa obrabianego przedmiotu (kg) |
16 kg (włącznie z oprawą) |
| 3 |
Zakres zewnętrznej średnicy lub średnicy frezowania obróbki (A) |
Φ100-250 mm |
| 4 |
Maksymalna wysokość obróbki (H) |
≤ 200 mm |
| 5 |
Zakres średnicy trzyczaszkowego zacisku |
≤ 250 mm ((może być zwiększone do ø450 mm) |
| 6 |
Maksymalna średnica obrabionego kawałka (bez korekty bilansu) |
≤ 500 mm |
| 7 |
Maksymalna głębokość wiercenia |
≤ 10 mm |
| 8 |
Maksymalny kąt wiercenia |
≤ 90 stopni |
| 9 |
Wyważona prędkość obrotowa |
≤1500r/min ((regulowalne) |
| 10 |
Moc silnika wrotnika |
2KW ((serwo silnik) |
| 11 |
Wskaźnik zmniejszania nierównowagi |
≥ 90% |
| 12 |
Moc grawera laserowego (opcjonalnie) |
50 W |
| 13 |
Minimalna osiągalna pozostała nierównowaga |
≤ 2 g.mm/kg |
| 14 |
Czas cyklu urządzenia |
60-100s (rzeczywisty czas cyklu zależy od masy przedmiotu i wartości początkowej nierównowagi) |
| 15 |
Wymiar zewnętrzny urządzenia |
2000X1400X1040 mm |

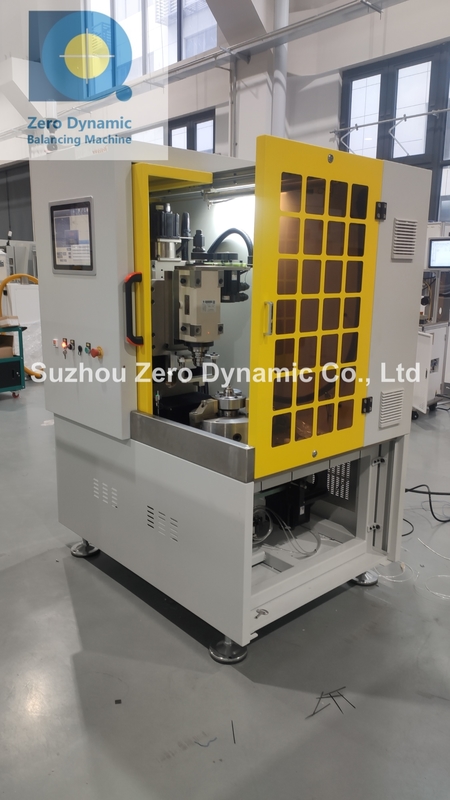

3/ Foto sprzętu:
4Główne cechy:
4.1 Maszyna bilansująca jest wyposażona w wysokiej jakości serwomotor markowy.szpilkaSerwo silnik umożliwia miękkie uruchomienie, miękkie zatrzymanie, automatyczne pozycjonowanie, zatrzymanie i obrót w punkcie stałym dziury do usuwania materiału.Pionowe serwo jest odpowiedzialne za kontrolowanie głębokości wiercenia.
4.2 łożysk wrzutowy i główne elementy elektryczne są produktami importowanymi.
4.3 Przemysłowy odkurzacz jest skonfigurowany w taki sposób, aby wysysał szczątki żelaza wytworzone podczas procesu usuwania materiału.
4.4 Maszyna główna jest wyposażona w zamkniętą osłonę ochronną.
4.5 W tej konfiguracji znajdują się światło robocze, światło ostrzegawcze, skrzynka narzędzi i narzędzia.
4.6 Wyważarka jest wyposażona w zewnętrzny podwójny interfejs USB i jest wyposażona w napęd flash USB do programów, co ułatwia eksport wyników badań.
4.7 System pomiarowy może wyświetlać opcjonalnie "g" lub "g.cm".
4.8 Ma kompleksową funkcję alarmu tekstowego i świetlnego oraz funkcję zabezpieczającą przed błędami.To będzie dawać sygnał alarmowy, gdy materiał - usunięcie jest niekwalifikowany lub element pracy przekracza standardMoże rejestrować różne parametry i dane, takie jak czas rozpoczęcia i zakończenia każdego obrabionego kawałka w procesie bilansującym, numer rysunku produktu, numer modelu, numer pracy operatora,wartość początkowego braku równowagi, resztkowa wartość nierównowagi po przejściu materiału - kwalifikacja usuwania, wartość graniczna kwalifikacji i ocena kwalifikacji.dane zapisu procesu bilansującego można przesyłać do górnego komputera za pośrednictwem systemu MES.
4.9 Urządzenie posiada funkcję automatycznego kompensowania centryzacji.
4.10 Może odkrywać oddzielnie wartość nierównowagi i położenie przedmiotu, co jest wygodne do ręcznej obsługi pojedynczego przedmiotu.
4.11 Nie ma funkcjonalnego hasła ani zabezpieczenia sprzętowego gwarantującego, że nabywca może normalnie korzystać z sprzętu w każdych warunkach.
