Specjalnie zaprojektowana maszyna do dynamicznego zrównoważania i wykrywania przepływu rotora

1Opis urządzenia

Specjalistyczna maszyna Zero Dynamic do wykrywania dynamicznej rentowności i runoutu wirnika (model: XH-16QM)Jest to urządzenie dostosowane do potrzeb klientów przemysłu wojskowego, integrujące pomiar dynamicznej równowagi obrabiarków oraz funkcje wykrywania płaszczyzny końcowej i radialnego przepływu.Urządzenie to nadaje się do dynamicznego wykrywania równowagi elementów o masie ≤ 16 kg, o średnicy ≤ 360 mm i zakresie wsparcia 40-400 mm. W celu wykrywania przepływu wykorzystuje się szybkie i precyzyjne czujniki laserowe Keyence CCD,o pojemności nieprzekraczającej 10 W, ale nieprzekraczającej 15 W,, spełniające wymagania klienta w zakresie dynamicznej równowagi i wykrywania przepływu obróbki.

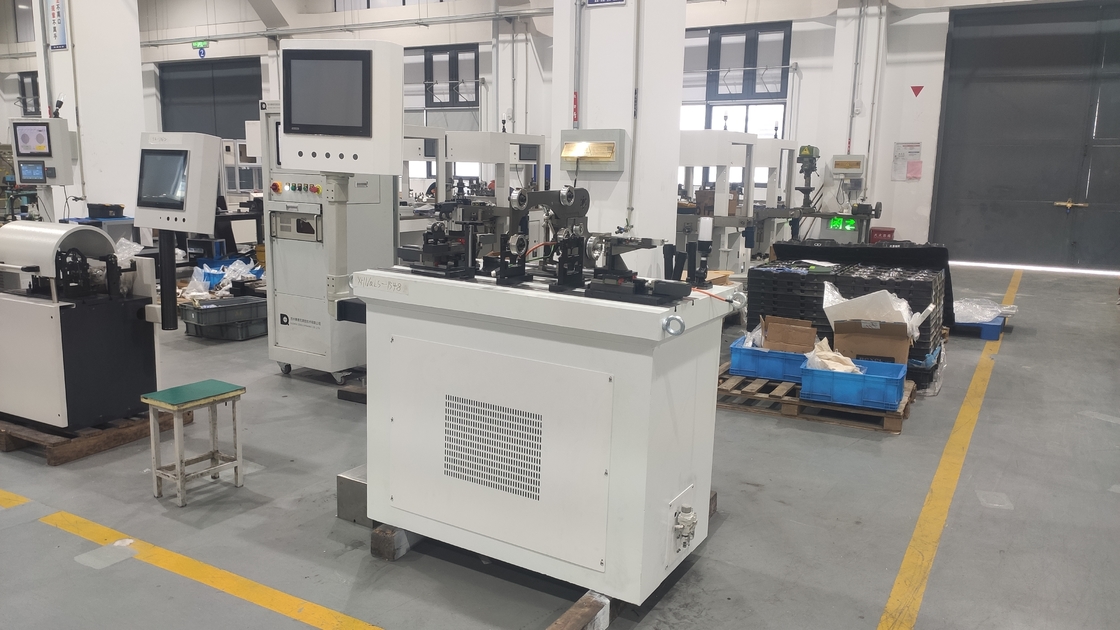

3/ Foto sprzętu:

4Główne cechy:

4.1 Niestandardowe oprogramowanie do dynamicznej równowagi może wyświetlać dane dotyczące dynamicznej równowagi i biegu osiowego i promieniowego na tym samym interfejsie.
4.2 Wysokiej prędkości, wysokiej precyzji czujnik laserowy CCD Keyence posiada cechy wysokiej czułości, wysokiej rozdzielczości i bezkontaktowości.
4.3 Urządzenie jest wyposażone w zaawansowany elektryczny system pomiarowy, który zawiera różne techniki pomiarowe i jest zdolny do wykonywania zarówno operacji dynamicznych, jak i statycznych;i oferuje do 10 różnych rodzajów metod wsparcia.
4.4 Sposoby dodawania lub usuwania materiału, a także tryby obrotu do przodu i do tyłu mogą być elastycznie dostosowywane.
4.5 Urządzenie wykorzystuje kombinację wielu współczynników kalibracyjnych do automatycznego dostosowywania czułości systemu, zapewniając brak nagłych zmian podczas zmiany biegów.
4.6 Dzięki podwójnemu filtrowaniu oprogramowania i sprzętu oraz szybkiej kompresji danych urządzenie posiada szybką prędkość pomiaru i wysoką dokładność pomiaru.
4.7 Interfejs mapy radarowej pokazuje wartość i kąt nierównowagi.
4.8 Czułość jest automatycznie regulowana w zależności od siły sygnału, przy czym maksymalna czułość wskaźnika systemu pomiarowego wynosi 1 g·mm na płaszczyznę.
